Надежность распределительных сетей среднего напряжения (6–35 кВ) напрямую зависит от качества и правильного выбора коммутационного оборудования. Ключевым элементом таких сетей являются камеры сборные одностороннего обслуживания (КСО). Они обеспечивают прием и распределение электроэнергии, защищают оборудование от перегрузок и коротких замыканий, а также гарантируют безопасность персонала.
Рынок предлагает множество модификаций КСО, отличающихся по типу изоляции, коммутационным аппаратам и габаритам. Неправильный выбор может привести к неоправданным затратам, сложностям в эксплуатации и даже авариям.
В этой статье разберем ключевые типы ячеек КСО, их конструктивные особенности и сферы применения. Этот гид поможет вам принять взвешенное техническое и экономическое решение.
Назначение

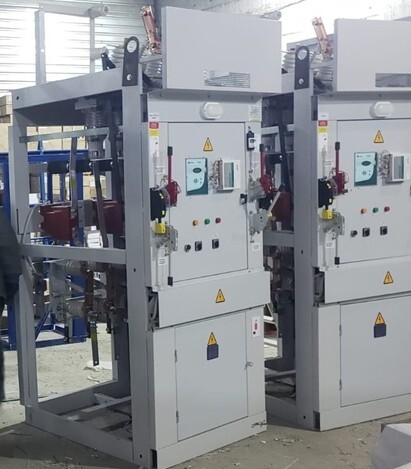

Камера сборная одностороннего обслуживания (КСО) — это комплектное распределительное устройство (КРУ) в металлическом корпусе, все элементы которого и органы управления доступны с фасадной стороны. Это главное отличие от ячеек КРУ стационарного исполнения, требующих двухстороннего обслуживания.
Основные функции ячейки КСО:
Модульная конструкция и возможность одностороннего обслуживания делают КСО идеальным решением для компактных распределительных подстанций (РП, ТП), в том числе в городских условиях, на промышленных объектах и при модернизации существующих энергоустановок.
Классификации ячеек КСО
- КСО с воздушной изоляцией
Это классическое и наиболее распространенное решение. В качестве основной изолирующей среды между токоведущими частями используется атмосферный воздух.
Преимущества:
Недостатки:
Применение: распределительные подстанции, промышленные предприятия и объекты инфраструктуры со стандартными условиями эксплуатации.
- КСО с элегазовой (SF₆) изоляцией
В таких ячейках токоведущие части помещены в герметичный резервуар, заполненный элегазом (гексафторидом серы, SF₆). Этот инертный газ обладает диэлектрической прочностью в 2–3 раза выше, чем у воздуха.
Преимущества:
Недостатки:
Коммутационный аппарат — «сердце» ячейки, отвечающее за включение и отключение цепи.
- Ячейки с вакуумными выключателями (ВВ)
Это современный стандарт для сетей 6–35 кВ. Гашение дуги происходит в вакуумной камере, что обеспечивает высочайшую отключающую способность и надежность.
Преимущества:
Применение: объекты с высокими требованиями к надежности, частыми коммутациями и ответственными нагрузками (центры обработки данных, непрерывные производства, городские сети).
- Ячейки с выключателями нагрузки (ВН) и предохранителями
Выключатель нагрузки предназначен для коммутации номинальных токов, а защита от коротких замыканий возлагается на высоковольтные предохранители.
Преимущества:
Недостатки:
Применение: тупиковые и малоответственные присоединения, трансформаторы собственных нужд, секционные разъединители.
- Ячейки с масляными выключателями
Исторически распространенный тип, где гашение дуги происходило в трансформаторном масле. Сегодня считаются устаревшими и практически не применяются в новых проектах.
Ключевые недостатки:
Рынок предлагает множество модификаций КСО, отличающихся по типу изоляции, коммутационным аппаратам и габаритам. Неправильный выбор может привести к неоправданным затратам, сложностям в эксплуатации и даже авариям.
В этой статье разберем ключевые типы ячеек КСО, их конструктивные особенности и сферы применения. Этот гид поможет вам принять взвешенное техническое и экономическое решение.
Назначение
Камера сборная одностороннего обслуживания (КСО) — это комплектное распределительное устройство (КРУ) в металлическом корпусе, все элементы которого и органы управления доступны с фасадной стороны. Это главное отличие от ячеек КРУ стационарного исполнения, требующих двухстороннего обслуживания.
Основные функции ячейки КСО:
- Прием и распределение электроэнергии.
- Коммутация: оперативные включения и отключения участков сети.
- Защита: отключение линии при возникновении аварийных режимов (короткие замыкания, перегрузки).
- Измерение и учет: контроль параметров сети с помощью измерительных трансформаторов.
Модульная конструкция и возможность одностороннего обслуживания делают КСО идеальным решением для компактных распределительных подстанций (РП, ТП), в том числе в городских условиях, на промышленных объектах и при модернизации существующих энергоустановок.
Классификации ячеек КСО
- По типу изоляции
- КСО с воздушной изоляцией
Это классическое и наиболее распространенное решение. В качестве основной изолирующей среды между токоведущими частями используется атмосферный воздух.
Преимущества:
- Экономичность: самая низкая стоимость среди аналогов.
- Простота обслуживания: визуальный контроль состояния изоляторов и шин, легкий доступ для ремонта.
- Высокая ремонтопригодность.
Недостатки:
- Большие габариты: для обеспечения необходимых изоляционных промежутков требуется больше пространства.
- Чувствительность к среде: пыль, влажность и агрессивные газы могут снижать диэлектрическую прочность воздуха и приводить к пробоям.
Применение: распределительные подстанции, промышленные предприятия и объекты инфраструктуры со стандартными условиями эксплуатации.
- КСО с элегазовой (SF₆) изоляцией
В таких ячейках токоведущие части помещены в герметичный резервуар, заполненный элегазом (гексафторидом серы, SF₆). Этот инертный газ обладает диэлектрической прочностью в 2–3 раза выше, чем у воздуха.
Преимущества:
- Компактность: минимальные габариты, идеальны для стесненных условий и блочных подстанций.
- Высокая надежность: полная герметичность защищает от пыли, влаги и агрессивной среды.
- Минимальное обслуживание герметичного отсека в течение всего срока службы.
Недостатки:
- Высокая стоимость.
- Сложность ремонта: требует специального оборудования для работы с элегазом и квалифицированного персонала.
- Экологический аспект: элегаз является мощным парниковым газом.
- По типу коммутационного аппарата
Коммутационный аппарат — «сердце» ячейки, отвечающее за включение и отключение цепи.
- Ячейки с вакуумными выключателями (ВВ)
Это современный стандарт для сетей 6–35 кВ. Гашение дуги происходит в вакуумной камере, что обеспечивает высочайшую отключающую способность и надежность.
Преимущества:
- Огромный коммутационный ресурс: до 100 циклов отключения токов КЗ и десятки тысяч циклов при номинальных токах.
- Высокое быстродействие.
- Пожаро- и взрывобезопасность.
- Практически не требуют обслуживания.
Применение: объекты с высокими требованиями к надежности, частыми коммутациями и ответственными нагрузками (центры обработки данных, непрерывные производства, городские сети).
- Ячейки с выключателями нагрузки (ВН) и предохранителями
Выключатель нагрузки предназначен для коммутации номинальных токов, а защита от коротких замыканий возлагается на высоковольтные предохранители.
Преимущества:
- Низкая стоимость: самое бюджетное решение.
- Простота конструкции.
Недостатки:
- Ограниченный ресурс выключателя нагрузки.
- Необходимость замены сгоревших предохранителей, что увеличивает время простоя.
- Риск неполнофазного режима при перегорании одного или двух предохранителей.
Применение: тупиковые и малоответственные присоединения, трансформаторы собственных нужд, секционные разъединители.
- Ячейки с масляными выключателями
Исторически распространенный тип, где гашение дуги происходило в трансформаторном масле. Сегодня считаются устаревшими и практически не применяются в новых проектах.
Ключевые недостатки:
- Пожароопасность.
- Необходимость регулярного контроля и замены масла.
- Малый коммутационный ресурс.
- Экологическая опасность при утечках.
